繼電器的端子種類一般有印刷基板端子、表面安裝端子、接線片端子、螺釘端子、插入式端子五種類型。下面鼎悅電子給您介紹下印刷基板繼電器安裝的六個步驟：
一、安裝前檢查繼電器：
1、 確認繼電器為耐助焊劑型、塑料密封型
2、確認繼電器端子不能彎曲，彎曲端子會影響繼電器性能

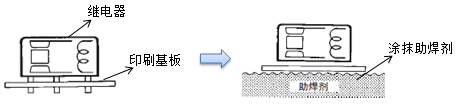

二、涂抹助焊劑：需要選擇對繼電器材料無腐蝕的松香類助焊劑，且不要將助焊劑附在繼電器表面。

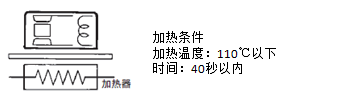

三、繼電器預備加熱：
四、焊接：焊接一般分為自動焊接和手動焊接
|
自動焊接 |
手動焊接 |
|
焊錫溫度：約260℃ 焊錫時間：約5秒鐘以內
|
釬焊烙鐵：30-60W 烙鐵頭溫度：350℃ 焊接時間：約3秒鐘以內 |
五、冷卻：焊接完后，請立即通風冷卻
六、清洗：包括浸漬清洗和超聲波清洗等
1、耐助焊劑型繼電器請勿清洗
2、塑料密封型可以清洗，清洗溫度請控制在40℃以下
3、清洗液一般是醇類和水類
