PLC，也就是我們通常所說的可編程邏輯控制器，在工業自動化控制領域中的應用極為廣泛。其組成部分主要包括了電源，處理控制單元，存儲器，輸入輸出單元。
而市面上比較知名的 PLC 產品基本都是國外設計制造的，像西門子、施耐德、三菱、羅克韋爾、歐姆龍等，雖然說這些產品的質量比較可靠，但相對而言價格也比較貴，而且在如今都大談國貨當自強的今天，我們是否一定要靠國外的 PLC 產品呢？帶著這樣一種疑惑，本期硬核拆評將拆解一個國產的 PLC，一個在銷量和口碑都比較好的產品，且在同類功能中產品的價格僅為國外 PLC 產品的一半。
紅色：輸入端子 |綠色：輸出端子 |黃色：輸入 / 輸出 / 狀態指示燈 |灰色：BD 擴展接口 |青色：模塊擴展接口 |黑色：RS232、RS485 通信接口

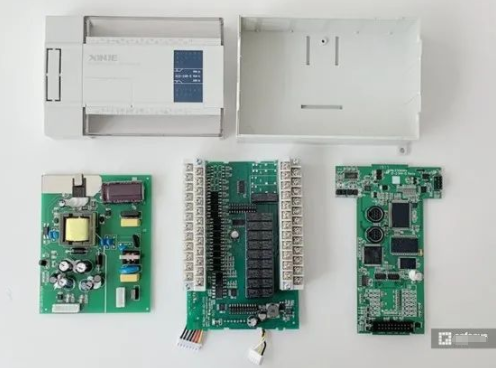

因為直接是采用卡扣結構固定，所以拆解非常方便，下面就是整個產品拆解完的全家福，除了電源板上有顆螺絲跟底殼固定，其余都不需要用到額外的工具。
PLC 在 PCB 設計上分為了 3 個板子，從左至右分別為電源板、IO 口板以及主控板。

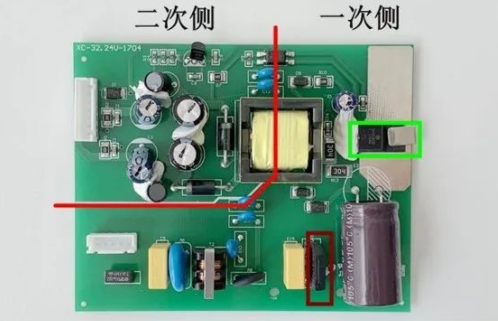

電源板
先從電源板這邊說起，首先這個產品是 220V 交流供電，而后需要輸出一個 24V 的直流電壓，所以整個電源板就是去做這部分工作。

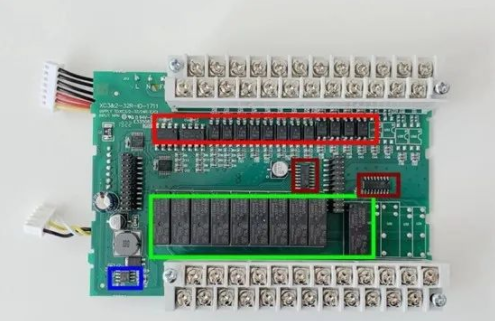

IO 接口板
其次，這 IO 接口板上我們也可以發現此 PLC 是基于繼電器的輸出，這里的話采用的歐姆龍的繼電器（型號為 G5NB-1A-E-DC24<綠色>

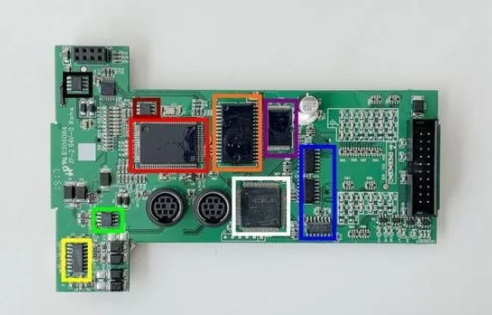

主控制板
