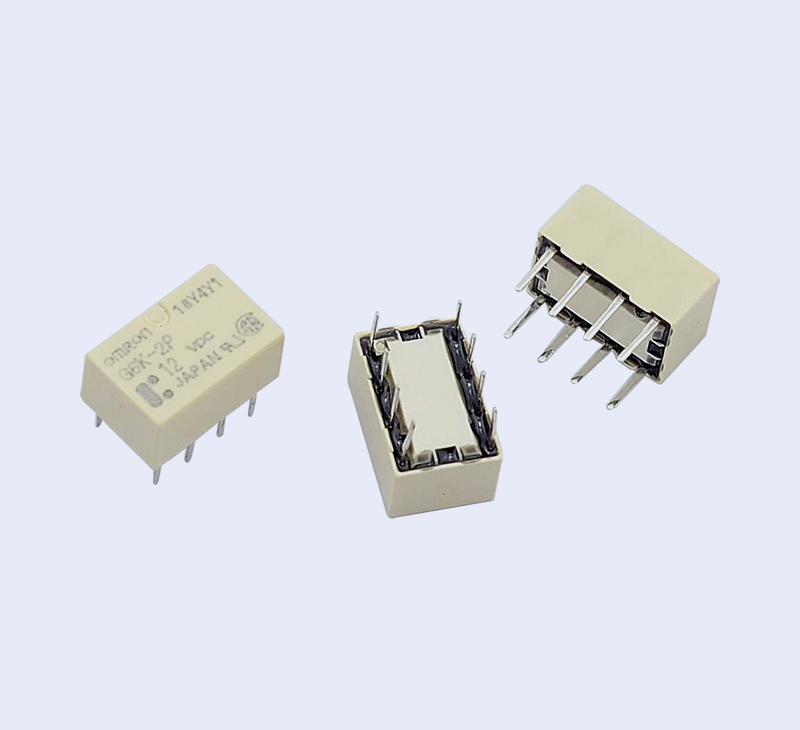

G6K 歐姆龍表面安裝繼電器

G6K 實現較小級別的封裝面積與高度低高度的表面安裝繼電器

立即咨詢技術資料下載

G6K 表面安裝繼電器

實現較小級別的封裝面積與高度5.2mm低高度的表面安裝繼電器

? 高5.2mm×寬6.5mm×長10mm的超s小型，對應高密度封裝

? 實現高度為5.2mm的低高度，封裝效率提高的承諾

? 約0.7g的超輕量型，對應更高速度的封裝

? 實現與本公司以往產品相比70%的低電力消耗100mW的高靈敏度

? 紅外線照射效率極高的端子構造，IRS封裝時端子溫度容易上升，焊接性能良好（表面安裝端子型）

? 實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160 μs（Fcc Part68標準）

? 將線圈接點端子間距離的佳化，還備有耐沖擊電壓達到2.5kV 2×10 μs（TelcoRdia規格對應）的Y系列產品

? 標準型取得UL、CSA規格

■ 種類

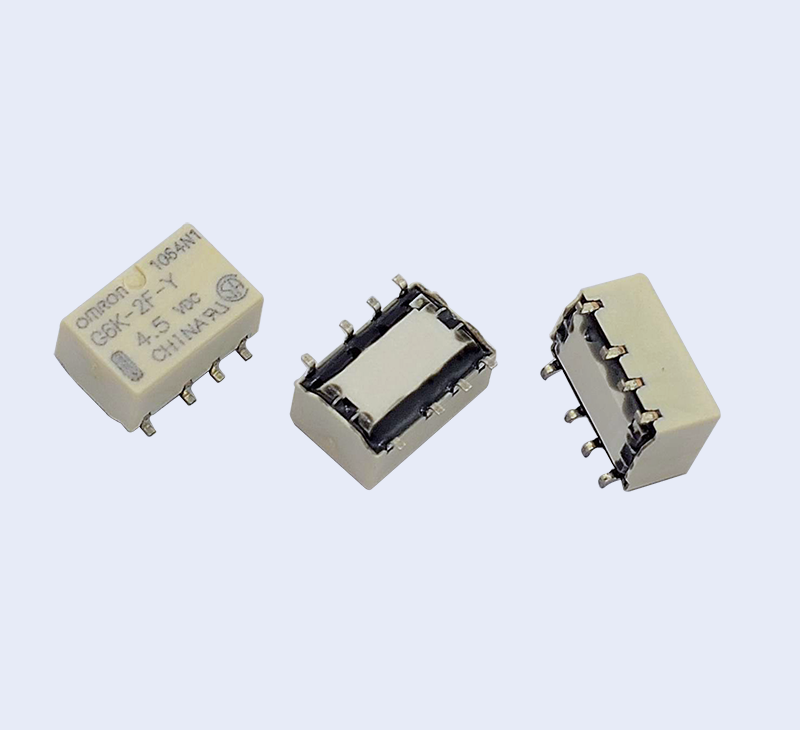

●表面安裝繼電器端子型標準型號

●印刷基板用端子型的標準型號

種類	構造	接點構成

線圈額定電壓

型號

最小包裝單位

單
穩
型

塑料密封型

G6K-2P

DC3

50個/桿裝

DC4.5

DC5

DC12

DC 24

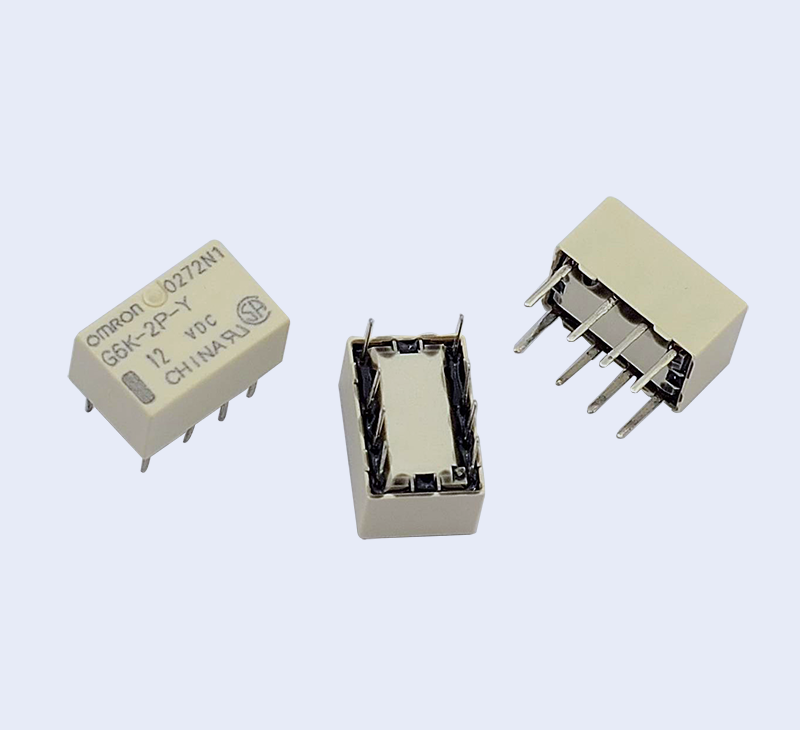

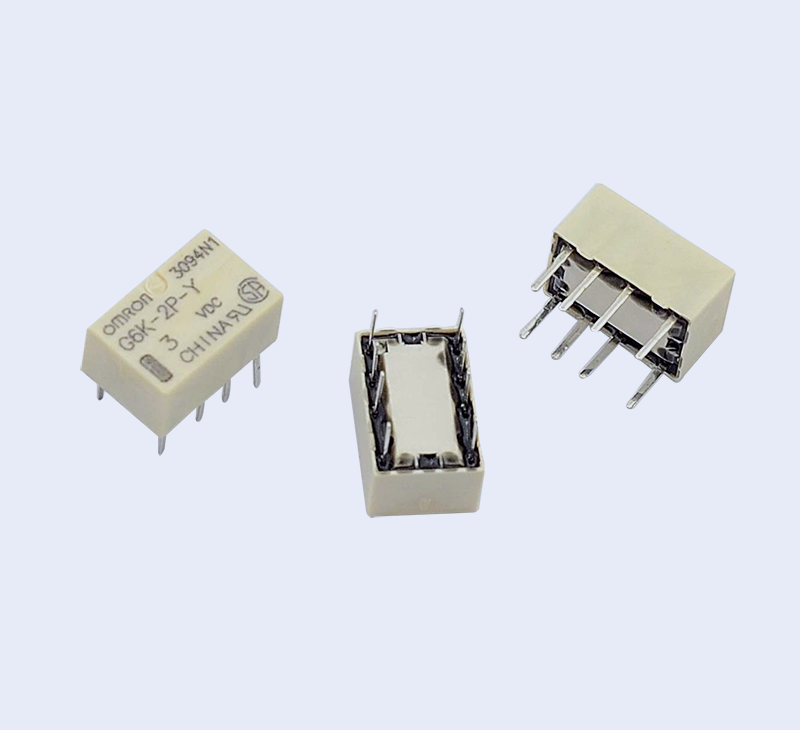

G6K-2P-Yz

DC3

DC4.5

DC5

DC12

DC 24

1
繞
組
閉
鎖
型

塑料密封型

G6KU-2P-Y

DC3

DC4.5

DC5

DC12

DC 24

注1.

訂購時，請注明線圈額定電壓（V）。
例：G6K-2F DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。

注2.

訂購帶狀包裝（表面安裝端子型）時，請在型號末尾加上-TR。
繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）

此外，帶狀包裝的最小訂貨單位為2卷（最小包裝單位900個×2卷=1,800個）。

■ 額定值

操作線圈/單穩型

注.
*1.	額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
*2.	動作特性為線圈溫度+23℃時的值。
*3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

操作線圈/1繞組閉鎖型 (G6KU-2F-Y、G6KU-2G-Y、G6KU-2P-Y)

注.
*1.	額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
*2.	動作特性為線圈溫度+23℃時的值。
*3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

■ 開關部（接點部） ? ? ?

負載項目	電阻負載
額定負載	AC125V 0.3A DC30V 1A
額定通電電流	1A
接點電壓最大值	AC125V DC60V
接點電流最大值	1A

注.	上述為初始值。
*1.	測量條件：根據電壓下降法，在DC1V 10mA的條件下。
*2.	( )內的值為實際值。
*3.	測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
*4.	該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。該值根據開關頻率、使用環境的不同會有所變化，請事先確認實際使用條件后再使用。
