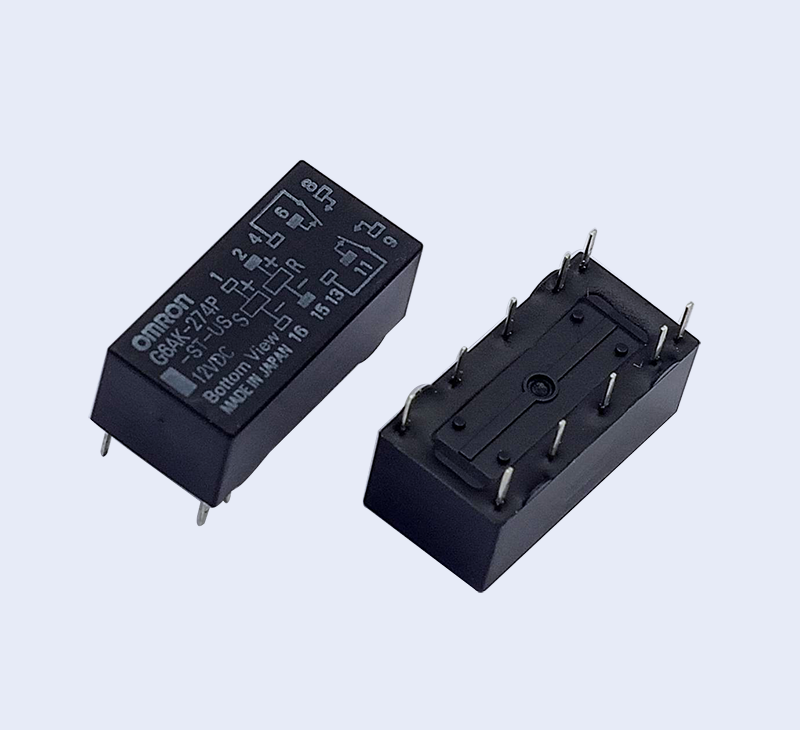

G6A歐姆龍微型繼電器

標準品抗電磁干擾性能強，可實現高密度安裝。耐沖擊電壓1,500V·FCC規格標準，實現耐高壓。包金雙接點，而且低接點振動，可以發揮高接觸可靠性。品種齊全，用途廣泛。

立即咨詢技術資料下載

G6A 微型繼電器

標準品 G6A

? 抗電磁干擾性能強，可實現高密度安裝。

? 耐沖擊電壓1,500V FCC規格標準，實現耐高壓。

? 包金雙接點，而且低接點振動，可以發揮高接觸可靠性。

? 品種齊全，用途廣泛。

■ 種類

非國際規格認證型

種類	分類	接點構成	型號	線圈額定電壓（V）	最小包裝單位
單穩型	標準型	2c	G6AU-274P	DC3、4.5、5、6、9、12、24	25個/桿裝
	標準型	2c	G6AU-274P	DC48
	低靈敏度型	2c	G6A-274P-40	DC3、5、6、9、12、24
	低靈敏度型	2c	G6A-274P-40	DC48
	高靈敏度型	2c	G6A-274P-15	DC5、12、24
	高靈敏度型	2c	G6A-274P-15	DC48

注.訂購時，請注明線圈額定電壓（V）。
例：G6A-274P DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。

非國際規格認證型

種類	分類	接點構成	型號	線圈額定電壓（V）	最小包裝單位
1繞組閉鎖型	標準型	2c	G6AU-274P	DC5、12、24	25個/桿裝
				DC48
2繞組閉鎖型	標準型	2c	G6AK-274P	DC3、4.5、5、6、9、12、24
				DC48
	低靈敏度型	2c	G6AK-274P-40	DC5、12、24
				——

注.訂購時，請注明線圈額定電壓（V）。
例：G6A-274P DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。

UL/CSA規格認證型

種類	分類	接點構成	型號	線圈額定電壓	最小包裝單位
單穩型	標準型	2c	G6A-274P-ST-US	DC3、4.5、5、6、9、12、24	25個/桿裝
	標準型	2c	G6A-274P-ST-US	DC48
	低靈敏度型	2c	G6A-274P-ST40-US	DC3、5、6、9、12、24
	低靈敏度型	2c	G6A-274P-ST40-US	DC48
	高靈敏度型	2c	G6A-274P-ST15-US	DC3、5、6、9、12、24
	高靈敏度型	2c	G6A-274P-ST15-US	DC48
1繞組閉鎖型	標準型	2c	G6A-274P-ST-US	DC3、4.5、5、6、9、12、24
1繞組閉鎖型	標準型	2c	G6A-274P-ST-US	DC48
2繞組閉鎖型	標準型	2c	G6AK-274P-ST-US	DC3、4.5、5、6、9、12、24
	標準型	2c	G6AK-274P-ST-US	DC48
	低靈敏度型	2c	G6AK-274P-ST40-US	DC3、5、6、9、12、24
	低靈敏度型	2c	G6AK-274P-ST40-US	DC48

注.訂購時，請注明線圈額定電壓（V）。
例：G6A-274P-ST-US DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。

■?額定值

操作線圈/單穩型（標準型）

項目			額定電流 (mA)	線圈電阻 ??(Ω)	線圈電感(H)		動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 (mW)
接點構成	額定電壓（V）		額定電流 (mA)	線圈電阻 ??(Ω)	復位時	動作時	動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 (mW)
2c	DC	3	66.7	45	0.07	0.065	70%以下	10%以上	200% ??（at23℃?）	約200
		4.5	44.6	101	0.16	0.14
		5	40.0	125	0.2	0.18
		6	33.3	180	0.29	0.26
		9	22.2	405	0.63	0.57
		12	16.7	720	1.1	1.06
		24	8.3	2,880	4.5	4.1
		48	4.9	9,750	13.7	12.5				約235

注	1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
?	2.動作特性為線圈溫度+23℃時的值。
?	3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

操作線圈/單穩型（低靈敏度型）

項目			額定電流 ??(mA)	線圈電阻 ??(Ω)	線圈電感(H)		動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
接點構成	額定電壓（V）		額定電流 ??(mA)	線圈電阻 ??(Ω)	復位時	動作時	動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
2c	DC	3	133.3	22.5	0.03	0.02	70%以下	10%以上	150%?????????????????? ??（at23℃）	約400
		5	80	62.5	0.08	0.07
		6	66.7	90	0.11	0.1
		9	44.3	203	0.27	0.23
		12	33.3	360	0.52	0.43
		24	16.7	1,440	2.1	1.8
		48	8.3	5,760	7.5	6.4

注	1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
?	2.動作特性為線圈溫度+23℃時的值。
?	3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

操作線圈/單穩型（高靈敏度型150mW）

項目			額定電流 ??(mA)	線圈電阻 ??(Ω)	動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
接點構成	額定電壓（V）		額定電流 ??(mA)	線圈電阻 ??(Ω)	動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
2c	DC	3	50	60	80%以下	10%以上	200%? ??（at23℃）	約150
		4.5	33.3	135
		5	30	167
		6	25	240
		9	16.7	540
		12	12.5	960
		24	6.3	3,840
		48	3.2	15,000

注	1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
?	2.動作特性為線圈溫度+23℃時的值。
?	3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

操作線圈/1繞組閉鎖型

項目			額定電流 ??(mA)	線圈電阻 ??(Ω)	線圈電感(H)		動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
接點構成	額定電壓（V）		額定電流 ??(mA)	線圈電阻 ??(Ω)	復位時	動作時	動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
2c	DC	3	33.7	89	0.15	0.11	70%以下	70%以下	200% ??（at23℃）	約100
		5	20	250	0.44	0.35
		6	16.7	360	0.64	0.48
		9	11.1	810	1.38	1.07
		12	8.3	1,440	2.5	2
		24	4.2	5,760	9.2	7.2
		48	2.5	19,000	28.5	22				約120

注	1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
?	2.動作特性為線圈溫度+23℃時的值。
?	3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

·操作線圈/2繞組閉鎖型（標準型）

項目			額定電流 ??(mA)	線圈電阻 ??(Ω)	線圈電感(H)				動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
項目					置位線圈		重置線圈
接點構成	額定電壓（V）				復位時	動作時	復位時	動作時
2c	DC	3	66.7	45	0.037	0.027	0.027	0.037	70%以下	70%以下	200% ??（at23℃?）	約200
		4.5	40.2	112	0.09	0.065	0.065	0.09				約180
		5	36	139	0.11	0.08	0.08	0.11
		6	30	200	0.16	0.12	0.12	0.16
		9	20	450	0.38	0.28	0.28	0.38
		12	15	800	0.6	0.45	0.45	0.6
		24	7.5	3,200	2.1	1.5	1.5	2.1
		48	4.2	11,520	8.5	6.3	6.3	8.5				約200

注	1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
?	2.動作特性為線圈溫度+23℃時的值。
?	3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

操作線圈/2繞組閉鎖型（低靈敏度型）

??項目			額定電流 ??(mA)	線圈電阻 ??(Ω)	線圈電感(H)				動作電壓 ??(V)	復位電壓 ??(V)	最大容許電壓 ??(V)	消耗功率 ??(mW)
?	?				置位線圈		重置線圈
接點構成	額定電壓（V）				復位時	動作時	復位時	動作時
2c	DC	3	120	25	0.015	0.01	0.01	0.015	70%以下	70%以下	150% ??（at23℃?）	約360
		4.5	79.9	56.3	0.04	0.025	0.025	0.04
		5	72.5	69	0.05	0.035	0.035	0.05
		6	60	100	0.07	0.05	0.05	0.07
		9	40	225	0.16	0.12	0.12	0.16
		12	30	400	0.28	0.2	0.2	0.28
		24	15	1,600	1.1	0.75	0.75	1.1
		48	7.5	6,400	4	2.9	2.9	4

注	1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
?	2.動作特性為線圈溫度+23℃時的值。
?	3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

開關部（接點部）

負載?????????????????? 項目	阻性負載	感?性負載? ??(cosφ=0.4、L/R=7ms)
接點接觸機構	雙橫桿接點
接點材質	Ag+Au合金
額定負載	AC125V?0.5A ??DC30V?2A	AC125V?0.3A DC30V?1A
額定通電電流	3A
接點電壓的最大值	AC250V、DC220V
接點電流的最大值	2A	1A

■?性能

<td id="ii2au"></td>

項目

種類

單穩型

1繞組閉鎖型

2繞組閉鎖型

接觸電阻＊1

50mΩ以下

動作/置位時間＊2

5ms以下（約3ms）

5ms以下（約2.5ms）

復位/重置時間＊2

3ms以下（約1.2ms）

5ms以下（約2.5ms）

最小置位、重置脈沖幅度

―

10ms以上

絕緣電阻＊3

1,000MΩ以上（DC500V兆歐表）（除置位、重置線圈之外）

(mm)

單面穩定

G6A-274P
G6A-274P-40
G6A-274P-15

注: 平均值; 所有數值的公差均為±0.3mm。

G6A-274P-ST-US
G6A-274P-ST40-US
G6A-274P-ST15-US

注: 平均值; 所有數值的公差均為±0.3mm。

PCB安裝孔
(底視圖)

注: 公差: ±0.1

端子排列/內部連接
（底視圖）

注：: 請仔細檢查本繼電器的線圈極性。

單繞組閉鎖

G6AU-274P

注: 平均值; 所有數值的公差均為±0.3mm。

G6AU-274P-ST-US

注: 平均值; 所有數值的公差均為±0.3mm。

PCB安裝孔
(底視圖)

注: 公差±0.1

端子排列/內部連接
（底視圖）

注: 請仔細檢查本繼電器的線圈極性。

雙繞組閉鎖

G6AK-274P
G6AK-274P-40

注: 平均值; 所有數值的公差均為±0.3mm。

G6AK-274P-ST-US
G6AK-274P-ST40-US

注: 平均值; 所有數值的公差均為±0.3mm。

PCB安裝孔
(底視圖)

注: 公差 ±0.1

端子排列/內部連接
（底視圖）

注: 請仔細檢查本繼電器的線圈極性
